EGW15CC直线导轨
- 联系我们
- 电话：0577-6283 3588
- 手机：158 6807 0588(微信同号)
- 邮箱：18072030599@189.com
- 网址：www.zuoda.cc
产品描述

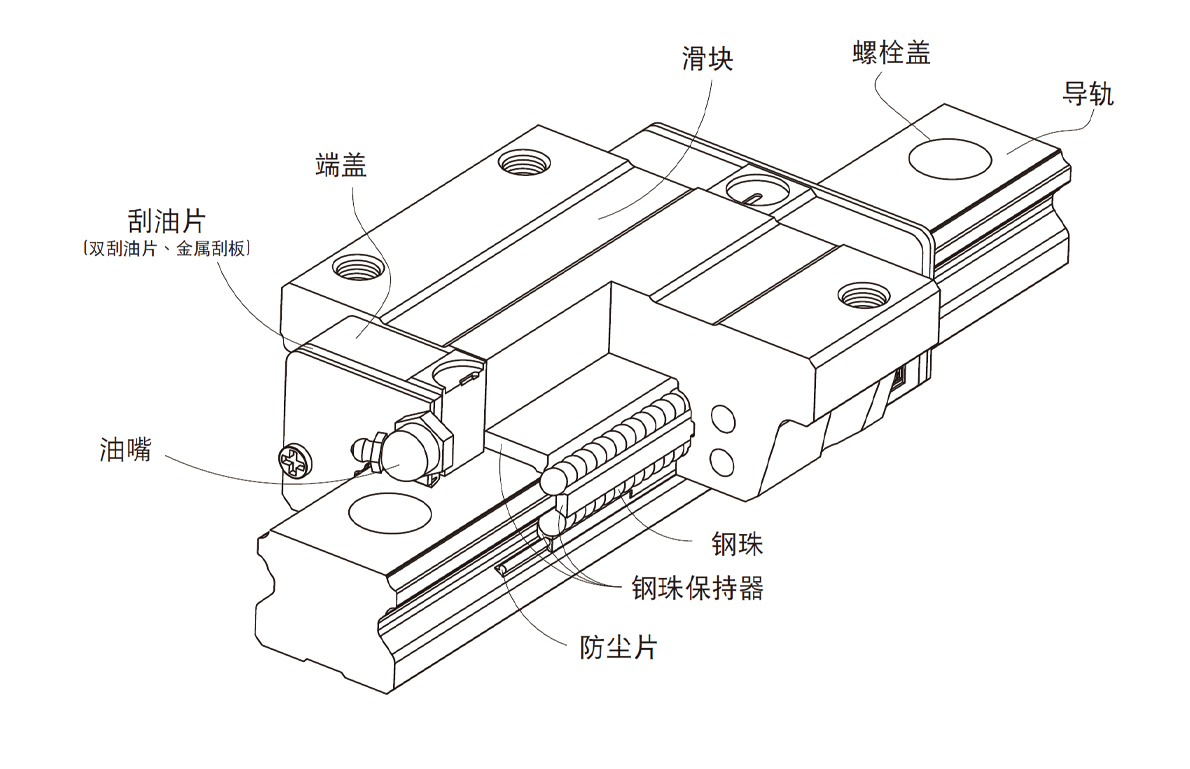

ZDEG本体结构
滚动循环系统：滑块、导轨、端盖、钢珠、钢珠保持器。
润滑系统：油嘴、油管接头
防尘系统：刮油片、底面尘封防尘片、导轨螺栓盖、金属刮板
产品规格说明
ZDEG系列分为非互换性及互换性型两种直线导轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、导轨可单独互换使用，较便利，但其组合精度无法达到非互换性型之超精密级以上的精度，不过由于HWN互换性型之组合精度目前已达到一定的水准，对不需配对安装直线导轨的客户而言，是一项便利的选择。直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求·以利订货时双方对产品的确认

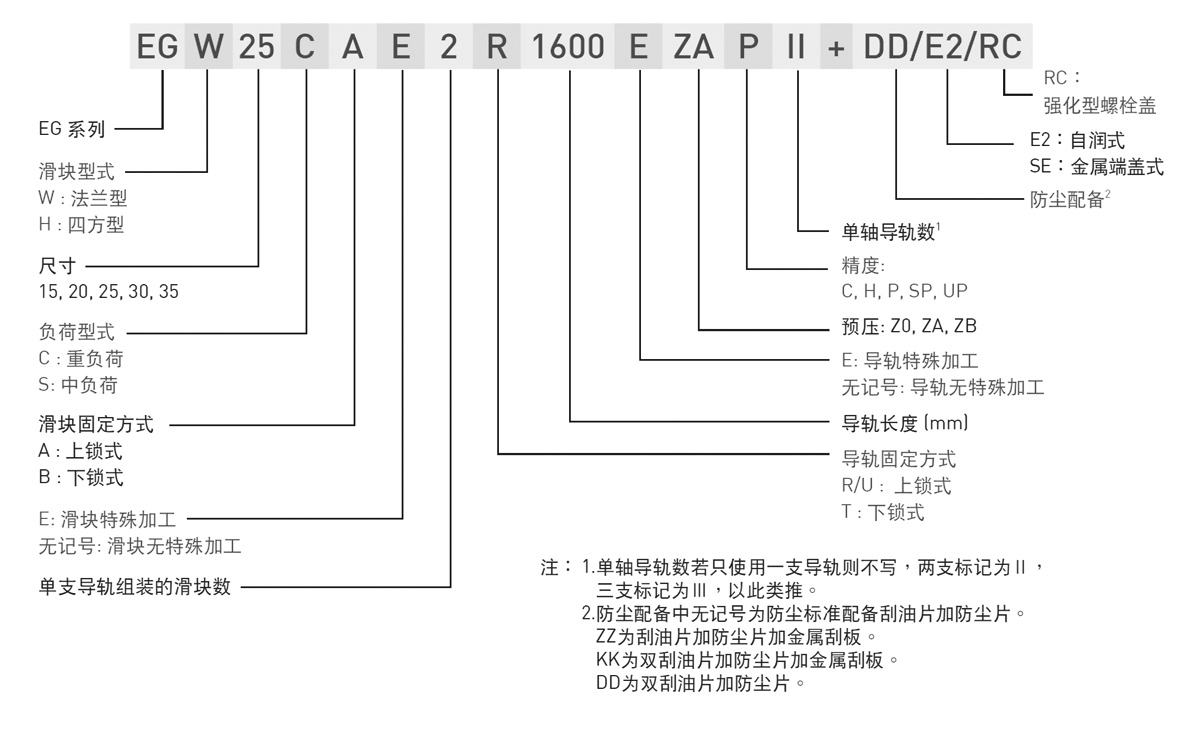

(1)非互换性直线导轨产品型号

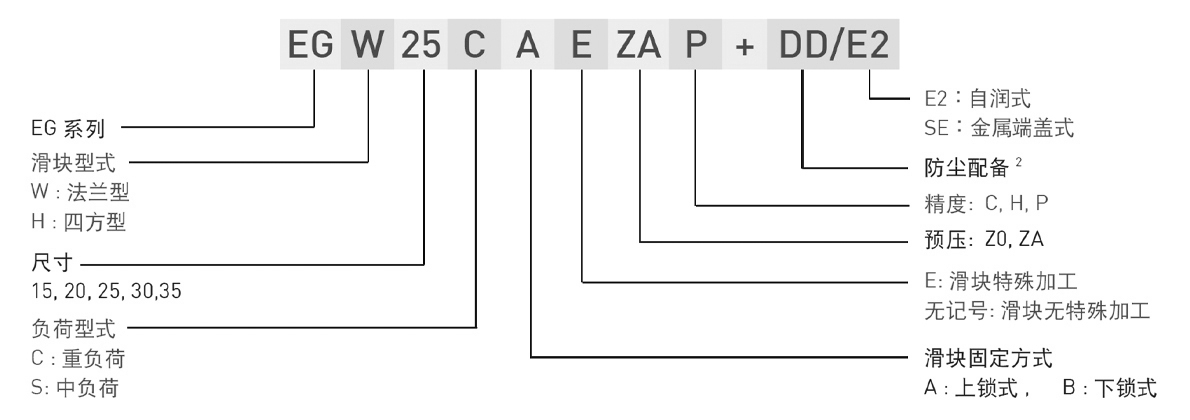

(2)互换性直线导轨产品型号
互换型滑块产品型号

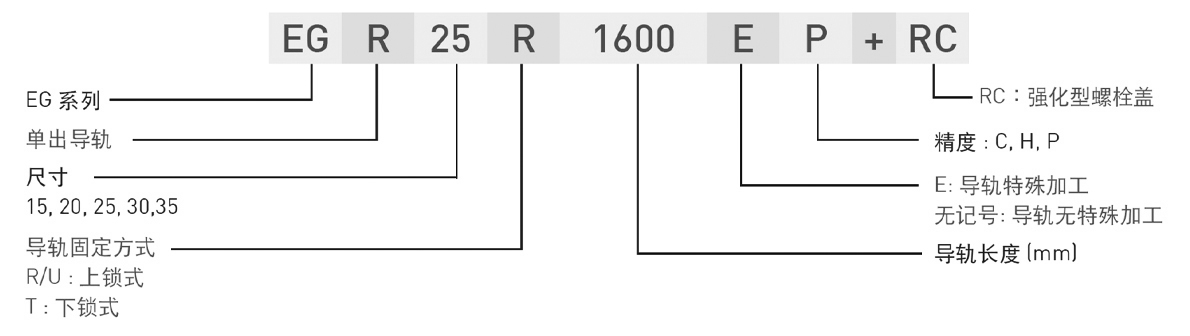

互换型导轨产品型号
ZDEG系列直线导轨尺寸表

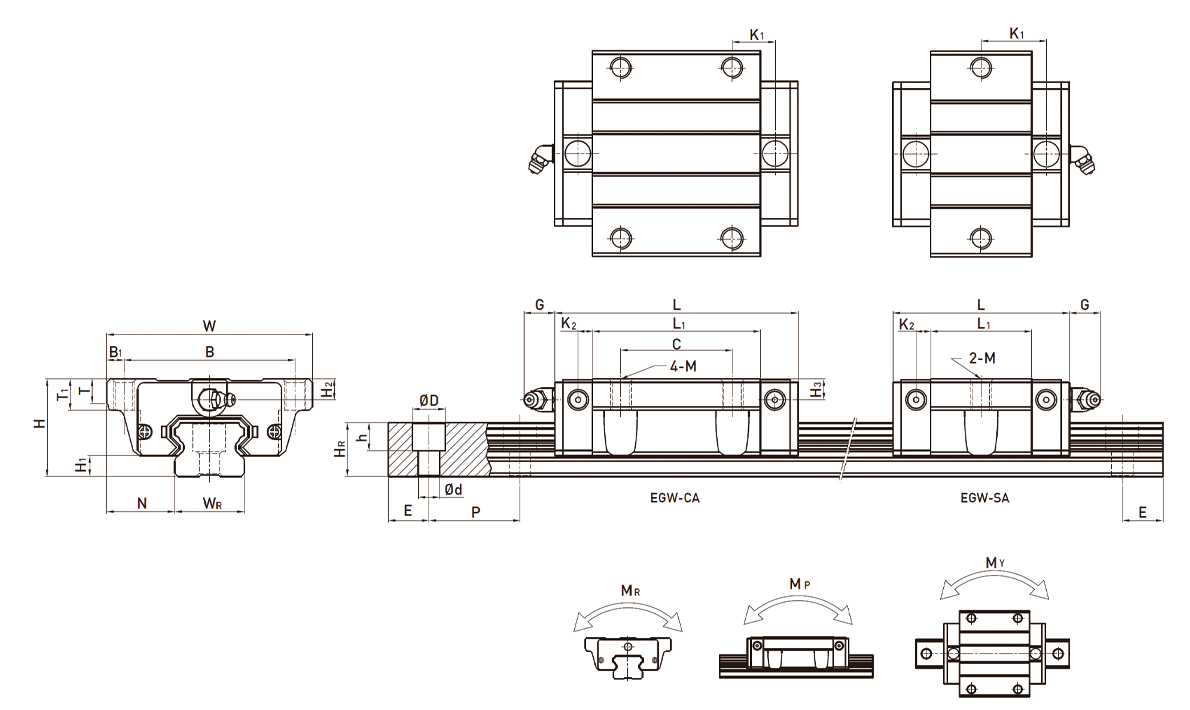

(1)ZDEGW-SA/ZDEGW-CA
|
型号 |
组件尺寸 (mm) |
滑块尺寸(mm) |
导轨尺寸(mm) |
导轨的 |
基本 |
基本 |
容许静力矩 |
重量 |
||||||||||||||||||||||||
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
T |
T1 |
H2 |
H3 |
WR |
HR |
D |
h |
d |
P |
E |
mm |
C(KN) |
C0(KN) |
MR kN-m |
MP kN-m |
MY Kn-m |
滑块 Kg |
导轨 Kg/m |
|
|
ZDEGW15SA |
24 |
4.5 |
18.5 |
52 |
41 |
5.5 |
- |
23.1 |
40.1 |
14.8 |
3.5 |
5.7 |
M5 |
5 |
7 |
5.5 |
6 |
15 |
12.5 |
6 |
4.5 |
3.5 |
60 |
20 |
M3×16 |
5.35 |
9.40 |
0.08 |
0.04 |
0.04 |
0.12 |
1.25 |
|
ZDEGW15CA |
26 |
39.8 |
56.8 |
10.15 |
7.83 |
16.19 |
0.13 |
010 |
0.10 |
0.21 |
|
|||||||||||||||||||||
|
ZDEGW20SA |
28 |
6 |
19.5 |
59 |
49 |
5 |
- |
29 |
50 |
18.75 |
4.15 |
12 |
M6 |
7 |
9 |
6 |
6 |
20 |
15.5 |
9.5 |
8.5 |
6 |
60 |
20 |
M5×16 |
7.23 |
12.74 |
0.13 |
0.06 |
0.06 |
0.19 |
2.08 |
|
ZDEGW20CA |
32 |
48.1 |
69.1 |
12.3 |
10.31 |
21.13 |
0.22 |
0.16 |
0.16 |
0.32 |
||||||||||||||||||||||
|
ZDEGW25SA |
33 |
7 |
25 |
73 |
60 |
6.5 |
- |
35.5 |
59.1 |
21.9 |
4.55 |
12 |
M8 |
7.5 |
10 |
8 |
8 |
23 |
18 |
11 |
9 |
7 |
60 |
20 |
M6×20 |
11.40 |
19.50 |
0.23 |
0.12 |
0.12 |
0.35 |
2.67 |
|
ZDEGW25CA |
35 |
59 |
82.6 |
16.15 |
16.27 |
32.40 |
0.38 |
0.32 |
0.32 |
0.59 |
||||||||||||||||||||||
|
ZDEGW30SA |
42 |
10 |
31 |
90 |
72 |
9 |
- |
41.5 |
69.5 |
26.75 |
6 |
12 |
M10 |
7 |
10 |
8 |
9 |
28 |
23 |
11 |
9 |
7 |
80 |
20 |
M6×25 |
16.42 |
28.10 |
0.40 |
0.21 |
0.21 |
0.62 |
4.35 |
|
ZDEGW30CA |
40 |
70.1 |
98.1 |
21.05 |
23.70 |
47.46 |
0.68 |
0.55 |
0.55 |
1.04 |
||||||||||||||||||||||
|
ZDEGW35SA |
48 |
11 |
33 |
100 |
82 |
9 |
- |
45 |
75 |
28.5 |
7 |
12 |
M10 |
10 |
13 |
8.5 |
8.5 |
34 |
27.5 |
14 |
12 |
9 |
80 |
20 |
M8×25 |
22.66 |
37.38 |
0.56 |
0.31 |
0.31 |
0.84 |
6.14 |
|
ZDEGW35CA |
50 |
78 |
108 |
20 |
33.35 |
64.84 |
0.98 |
0.69 |
0.69 |
1.45 |
||||||||||||||||||||||
注：1kgf=9.81N

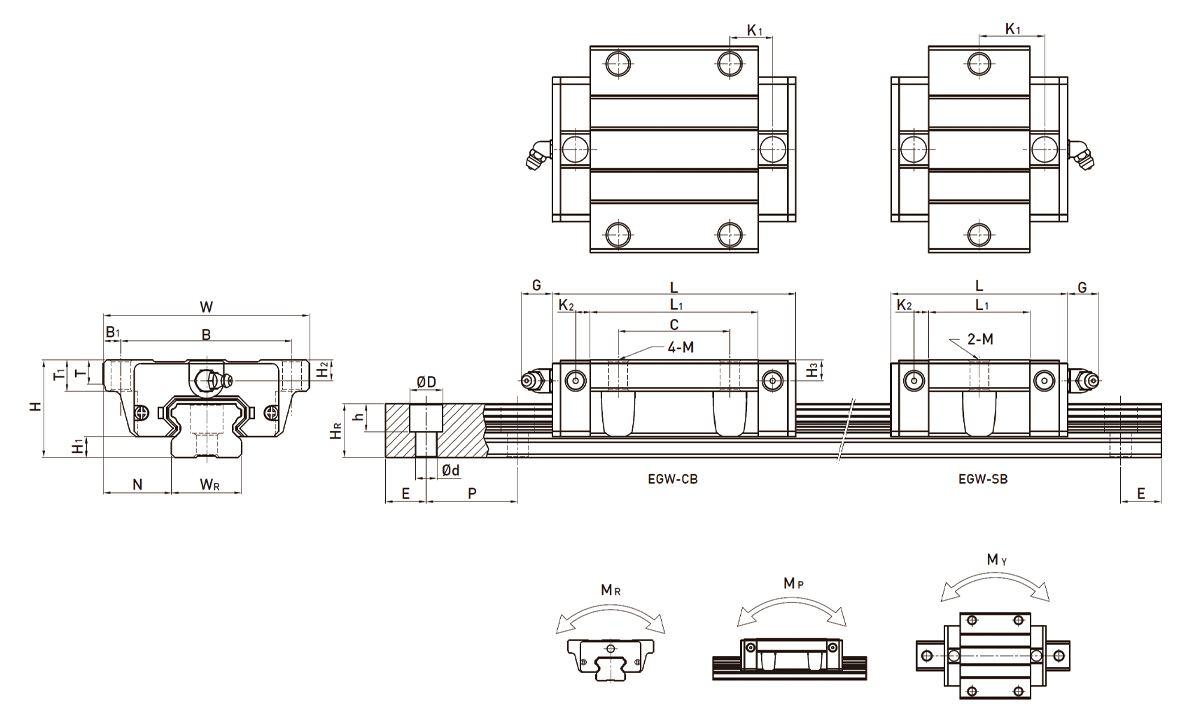

(2)ZDEGW-SB /ZDEGW-CB
|
型号 |
组件尺寸 (mm) |
滑块尺寸(mm) |
导轨尺寸(mm) |
导轨的 |
基本 |
基本 |
容许静力矩 |
重量 |
||||||||||||||||||||||||
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
T |
T1 |
H2 |
H3 |
WR |
HR |
D |
h |
d |
P |
E |
mm |
C(KN) |
C0(KN) |
MR kN-m |
MP kN-m |
MY Kn-m |
滑块 Kg |
导轨 Kg/m |
|
|
ZDEGW15SB |
24 |
4.5 |
18.5 |
52 |
41 |
5.5 |
- |
23.1 |
40.1 |
14.8 |
3.5 |
5.7 |
Ø4.5 |
5 |
7 |
5.5 |
6 |
15 |
12.5 |
6 |
4.5 |
3.5 |
60 |
20 |
M3×16 |
5.35 |
9.40 |
0.08 |
0.04 |
0.04 |
0.12 |
1.25 |
|
ZDEGW15CB |
26 |
39.8 |
56.8 |
10.15 |
7.83 |
16.19 |
0.13 |
010 |
0.10 |
0.21 |
|
|||||||||||||||||||||
|
ZDEGW20SB |
28 |
6 |
19.5 |
59 |
49 |
5 |
- |
29 |
50 |
18.75 |
4.15 |
12 |
Ø5.5 |
7 |
9 |
6 |
6 |
20 |
15.5 |
9.5 |
8.5 |
6 |
60 |
20 |
M5×16 |
7.23 |
12.74 |
0.13 |
0.06 |
0.06 |
0.19 |
2.08 |
|
ZDEGW20CB |
32 |
48.1 |
69.1 |
12.3 |
10.31 |
21.13 |
0.22 |
0.16 |
0.16 |
0.32 |
||||||||||||||||||||||
|
ZDEGW25SB |
33 |
7 |
25 |
73 |
60 |
6.5 |
- |
35.5 |
59.1 |
21.9 |
4.55 |
12 |
Ø7 |
7.5 |
10 |
8 |
8 |
23 |
18 |
11 |
9 |
7 |
60 |
20 |
M6×20 |
11.40 |
19.50 |
0.23 |
0.12 |
0.12 |
0.35 |
2.67 |
|
ZDEGW25CB |
35 |
59 |
82.6 |
16.15 |
16.27 |
32.40 |
0.38 |
0.32 |
0.32 |
0.59 |
||||||||||||||||||||||
|
ZDEGW30SB |
42 |
10 |
31 |
90 |
72 |
9 |
- |
41.5 |
69.5 |
26.75 |
6 |
12 |
Ø9 |
7 |
10 |
8 |
9 |
28 |
23 |
11 |
9 |
7 |
80 |
20 |
M6×25 |
16.42 |
28.10 |
0.40 |
0.21 |
0.21 |
0.62 |
4.35 |
|
ZDEGW30CB |
40 |
70.1 |
98.1 |
21.05 |
23.70 |
47.46 |
0.68 |
0.55 |
0.55 |
1.04 |
||||||||||||||||||||||
|
ZDEGW35SB |
48 |
11 |
33 |
100 |
82 |
9 |
- |
45 |
75 |
28.5 |
7 |
12 |
Ø9 |
10 |
13 |
8.5 |
8.5 |
34 |
27.5 |
14 |
12 |
9 |
80 |
20 |
M8×25 |
22.66 |
37.38 |
0.56 |
0.31 |
0.31 |
0.84 |
6.14 |
|
ZDEGW35CB |
50 |
78 |
108 |
20 |
33.35 |
64.84 |
0.98 |
0.69 |
0.69 |
1.45 |
||||||||||||||||||||||
注：1kgf=9.81N
