产品描述
互换性线性滑轨产品型号
直线滑轨特点
体积小、轻量化，特别适合小型化设备使用。
滑块、滑轨材料为不锈钢和轴承钢两种。其中不锈钢材质之线性滑轨，包含滑块、滑轨及其它金属配件如钢珠、保持器等，皆使用不锈钢材质，具备防锈特性。
采用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性。
有钢珠保持器设计，在精度允许下具备互换性。
产品规格说明
非互换性型及互换性型两种线性滑轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、滑轨可单出互换使用，较便利，但其组合精度无法达到非互换性型之超精密级以上的精度，不过由于HIWIN在制造上有良好的尺寸的控制及规格的品质要求，互换性型之组合精度目前已达到一定的水准，对不需配对安装线性滑轨的客户而言，是一项很好的选择。产品型号主要标明系列、尺寸、型式精度等级、预压等规格要求，以利订货时双方对产品的确认。
预压力
|
预压等级 |
标记 |
|
无预压 |
Z0 |
|
中预压 |
ZA |
|
重预压 |
ZB |
特长：独创规格滑块加宽型。与标准产品相比，螺栓尺寸变大，固定强度提高。
使用注意事项
滑块上装有防止滚珠脱落的保持器（金属丝）改变滑块与滑轨两者的配套组合后使用时，将无法保证径向间隙与精度。
基准面设置在滑块与滑轨有直线槽的一侧。使用时，请务必将两者的基准面对齐。
接长滑轨将导致无法使用。
产品精度是滑轨固定后的数值。（并非滑轨螺丝紧固前的值。）导轨轻微变形通过安装紧固可以矫正，使用上没有问题。
滑块与滑轨相配套，并确保径向间隙与精度，因此建议滑块与滑轨不单独销售。
安装尺寸与其他公司产品相同，因此可以互换。

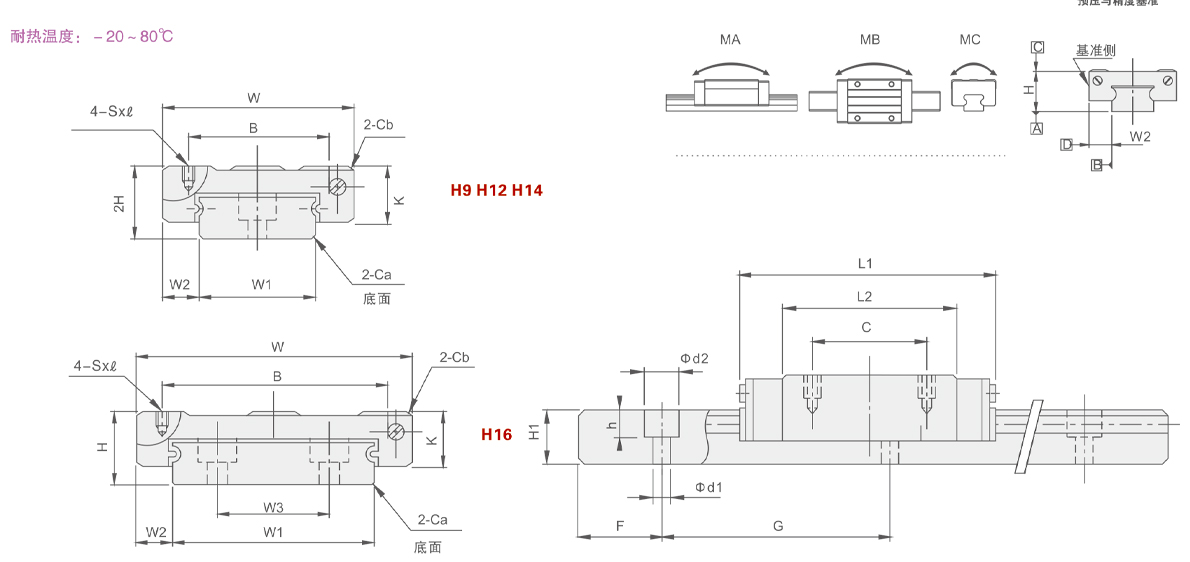

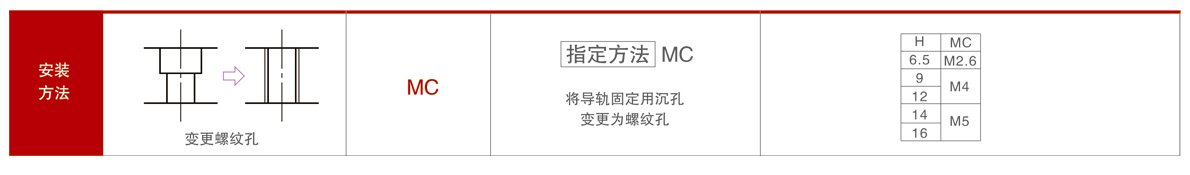

技术图纸
技术参数
|
滑块尺寸 |
导轨尺寸 |
基本额定负载 |
静态容许力矩 |
重量 |
||||||||||||||||||||
|
型号 |
H |
W |
L1 |
B |
C |
S×e |
L2 |
K |
Cb |
W1 |
W2 |
W3 |
H1 |
Ca |
沉孔 d1×d2×h |
F |
G (L尺寸固定型) |
C(动) K.N
|
Co(静) K.N |
MA N.m |
MB N.m |
MC N.m |
滑块 kg |
导轨 kg/m |
|
ZDW5WL |
6.5 |
17 |
24.3 |
13 |
- |
M2.5x1.5 |
17.5 |
5 |
0.3 |
10 |
3.5 |
- |
4 |
0.3 |
3×5×1.6 |
20 |
5 |
0.5 |
0.9 |
2.0 |
2.0 |
4.0 |
0.006 |
0.28 |
|
ZDW7WL |
9 |
25 |
41 |
19 |
19 |
M3x3 |
30.8 |
7.1 |
0.3 |
14 |
5.5 |
- |
5.2 |
0.3 |
3.5×6×3.2 |
30 |
10 |
1.37 |
3.14 |
15.53 |
15.53 |
23.45 |
0.029 |
0.51 |
|
ZDW9WL |
12 |
30 |
50.7 |
23 |
24 |
M3x3 |
38.5 |
9.1 |
0.3 |
18 |
6 |
- |
7 |
0.3 |
3.5×6×4.5 |
30 |
10 |
2.75 |
5.89 |
34.00 |
34.00 |
54.45 |
0.057 |
0.91 |
|
ZDW12WL |
14 |
40 |
60.4 |
28 |
28 |
M3x3.6 |
45.6 |
10.6 |
0.5 |
24 |
8 |
- |
8.5 |
0.5 |
4.5×8×4.5 |
40 |
15 |
3.92 |
8.24 |
57.37 |
57.37 |
102.70 |
0.103 |
1.49 |
|
ZDW15WL |
16 |
60 |
73.8 |
45 |
35 |
M4x4.2 |
57 |
12.6 |
0.5 |
42 |
9 |
23 |
9.5 |
0.5 |
4.5×8×4.5 |
40 |
15 |
6.77 |
13.38 |
122.60 |
122.60 |
299.01 |
0.215 |
2.86 |
