加宽型标准滑块型/微预压型·普通间隙型
- 联系我们
- 电话：0577-6283 3588
- 手机：158 6807 0588(微信同号)
- 邮箱：18072030599@189.com
- 网址：www.zuoda.cc
产品描述
互换性线性滑轨产品型号
直线滑轨特点
体积小、轻量化，特别适合小型化设备使用。
滑块、滑轨材料为不锈钢和轴承钢两种。其中不锈钢材质之线性滑轨，包含滑块、滑轨及其它金属配件如钢珠、保持器等，皆使用不锈钢材质，具备防锈特性。
采用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性。
有钢珠保持器设计，在精度允许下具备互换性。
产品规格说明
非互换性型及互换性型两种线性滑轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、滑轨可单出互换使用，较便利，但其组合精度无法达到非互换性型之超精密级以上的精度，不过由于HIWIN在制造上有良好的尺寸的控制及规格的品质要求，互换性型之组合精度目前已达到一定的水准，对不需配对安装线性滑轨的客户而言，是一项很好的选择。产品型号主要标明系列、尺寸、型式精度等级、预压等规格要求，以利订货时双方对产品的确认。
预压力
|
预压等级 |
标记 |
|
无预压 |
Z0 |
|
中预压 |
ZA |
|
重预压 |
ZB |
特长：独创规格滑块加宽型。与标准产品相比，螺栓尺寸变大，固定强度提高。
使用注意事项
滑块上装有防止滚珠脱落的保持器（金属丝）
改变滑块与滑轨两者的配套组合后使用时，将无法保证径向间隙与精度。
基准面设置在滑块与滑轨有直线槽的一侧。使用时，请务必将两者的基准面对齐。
接长滑轨将导致无法使用。
产品精度是滑轨固定后的数值。（并非滑轨螺丝紧固前的值。）导轨轻微变形通过安装紧固可以矫正，使用上没有问题。
滑块与滑轨相配套，并确保径向间隙与精度，因此建议滑块与滑轨不单独销售。

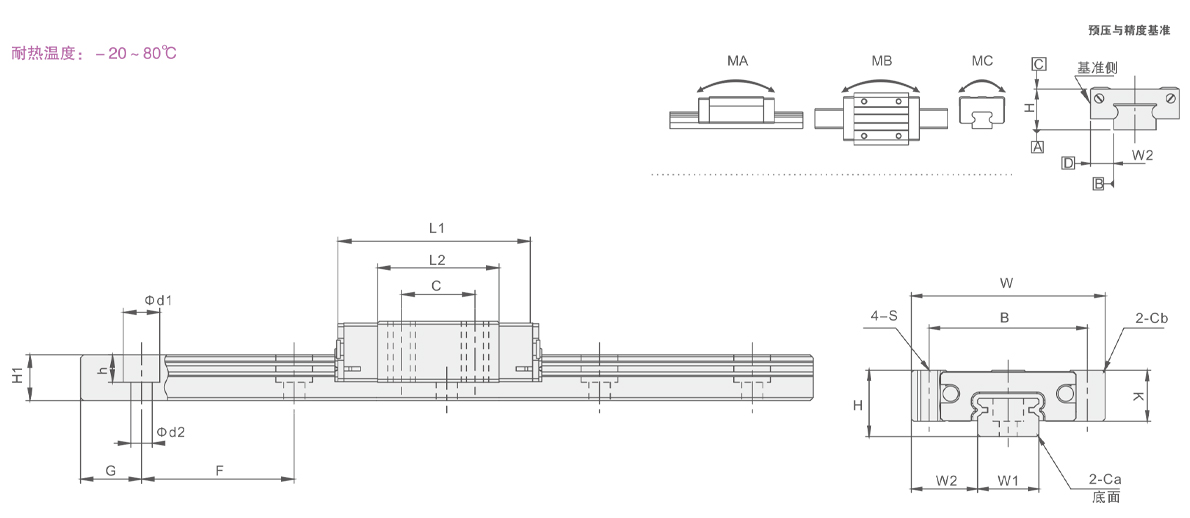

技术图纸
技术参数
|
滑块尺寸 |
导轨尺寸 |
基本额定负载 |
静态容许力矩 |
重量 |
|||||||||||||||||||
|
型号 |
H |
W |
L1 |
B |
C |
S |
L2 |
K |
Cb |
W1 |
W2 |
H1 |
Ca |
沉孔 d1×d2×h |
F |
G (L尺寸固定型) |
C(动) K.N
|
Co(静) K.N |
MA N.m |
MB N.m |
MC N.m |
滑块 kg |
导轨 kg/m |
|
ZDN7M |
8 |
24 |
23.6 |
19 |
8 |
M3 |
13.6 |
6.5 |
0.3 |
7 |
8.5 |
4.8 |
0.3 |
2.4×4.2×2.3 |
15 |
5 |
0.98 |
1.24 |
2.84 |
2.84 |
4.70 |
0.010 |
0.22 |
|
ZDN9M |
10 |
31 |
30 |
24 |
10 |
M4 |
19 |
8 |
0.3 |
9 |
11 |
6.5 |
0.3 |
3.5×6×3.5 |
20 |
7.5 |
1.86 |
2.55 |
7.35 |
7.35 |
11.76 |
0.016 |
0.38 |
|
ZDN12M |
13 |
38 |
33.9 |
31 |
12 |
M4 |
19.9 |
10 |
0.5 |
12 |
13 |
8 |
0.5 |
3.5×6×4.5 |
25 |
10 |
2.84 |
3.92 |
13.72 |
13.72 |
25.48 |
0.034 |
0.65 |
|
ZDN15M |
16 |
44 |
42.4 |
36 |
16 |
M4 |
27.4 |
12 |
0.5 |
15 |
14.5 |
10 |
0.5 |
3.5×6×4.5 |
40 |
15 |
4.61 |
5.59 |
21.56 |
21.56 |
45.08 |
0.059 |
1.06 |
|
ZDN20M |
20 |
54 |
50 |
46 |
25 |
M5 |
34.6 |
15 |
0.5 |
20 |
10 |
11 |
0.5 |
6×9.5×5.5 |
60 |
60 |
6.65 |
9.08 |
9.26 |
52.7 |
44.2 |
0.13 |
1.56 |

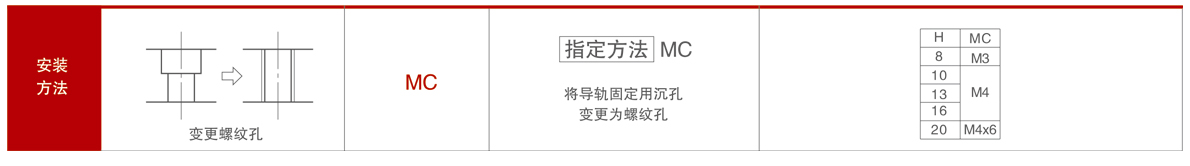

安装与使用
